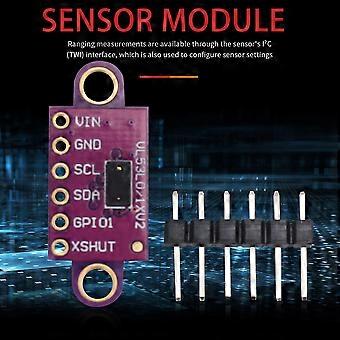

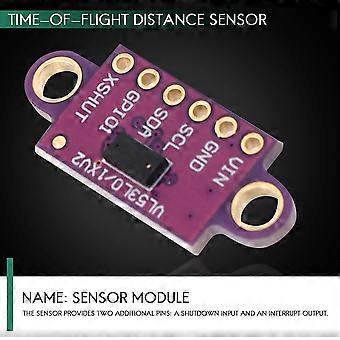

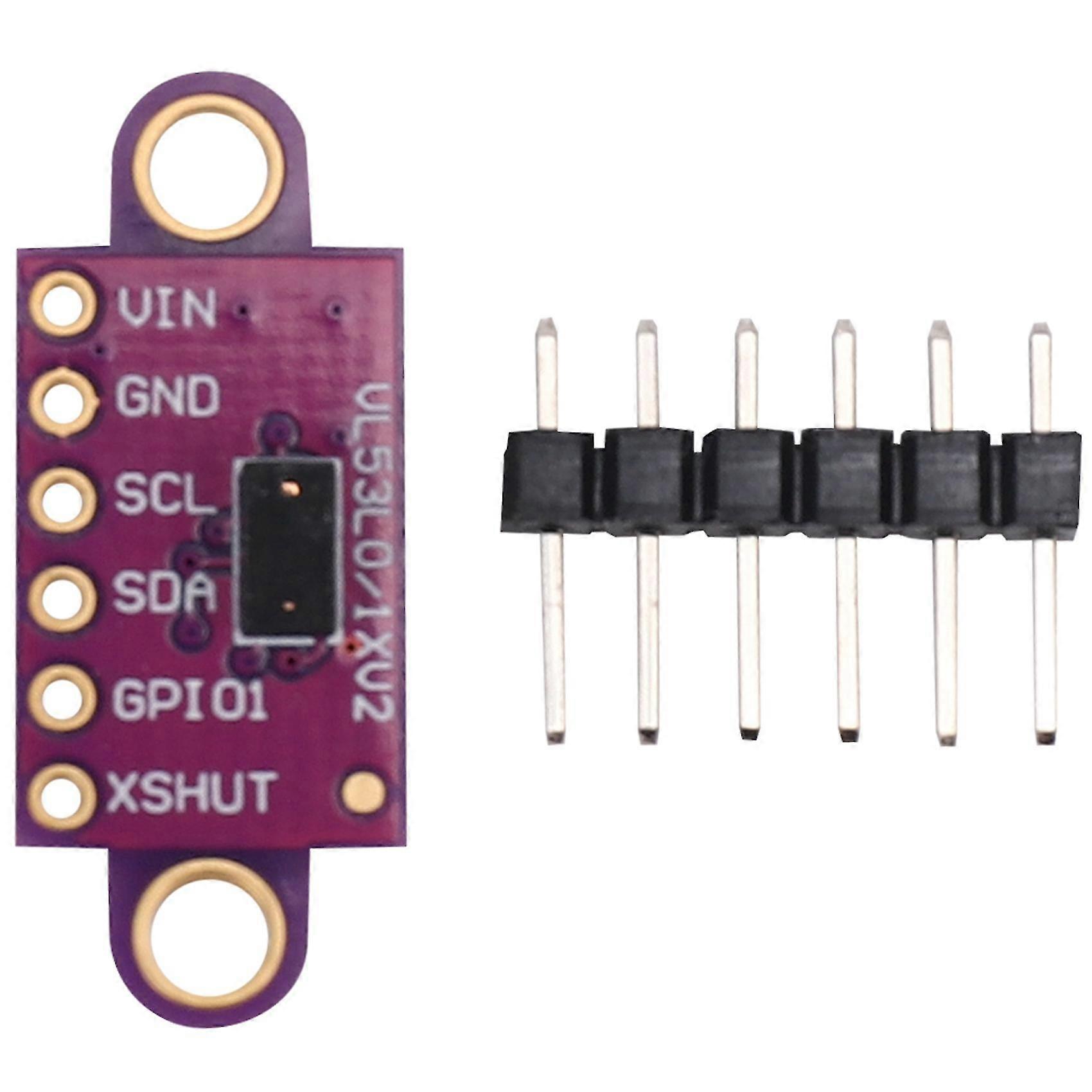

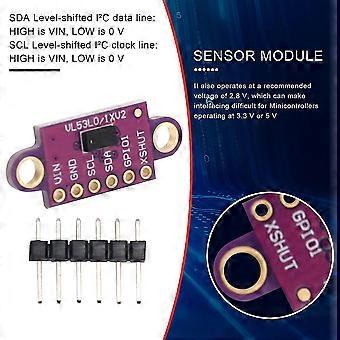

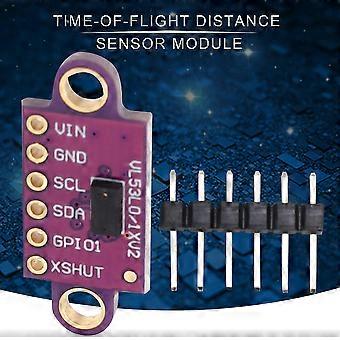

VL53L0X Sensore di distanza del tempo di volo -VL53L0XV2 modulo per VL53L0X Modulo breakout -VL53L0XV2 del sensore di distanza a tempo di volo per ; Il VL53L0X è un sistema di misurazione del tempo di volo integrato in un modulo compatto. Questa scheda è per il VL53L0X, quindi si consiglia di leggere attentamente la scheda tecnica del VL53L0X (1 MB pdf) prima di utilizzare questo prodotto. Il VL53L0 utilizza la tecnologia per misurare con precisione il tempo impiegato dagli impulsi emessi di luce laser a infrarossi per raggiungere l'oggetto più vicino e essere riflessi da un rivelatore, in modo che possa essere considerato un minuscolo sistema LIDAR. Questa misurazione del tempo di volo (TOF) consente di determinare con precisione la distanza assoluta da a senza che la riflettanza dell'oggetto influenzi notevolmente la misurazione. Il sensore è in grado di segnalare distanze fino a 2 m (6,6 piedi) con una risoluzione di 1 mm, ma la portata e la precisione effettive (rumore) dipendono fortemente dalle condizioni ambientali e da caratteristiche come la riflettanza e le dimensioni, nonché la configurazione del sensore. (La precisione del sensore è specificata in modo da variare da +/-3% a oltre +/-10% in condizioni meno ottimali.) Le misure di portata sono disponibili tramite l'interfaccia IC (TWI) del sensore, che viene utilizzata anche per configurare le impostazioni del sensore, e il sensore fornisce due pin aggiuntivi: un ingresso di arresto e un'uscita di interruzione. Il VL53L0X è un ottimo circuito integrato, ma il piccolo pacchetto LGA senza piombo rende difficile per lo studente tipico o l'hobbista. Funziona anche a una tensione consigliata di 2,8 V, che può rendere difficile l'interfacciamento per i minicontroller che operano a 3,3 V o 5 V. La nostra scheda di breakout risolve questi problemi, semplificando l'utilizzo del sensore, mantenendo le dimensioni complessive il più piccole possibile. SPILLA Uscita 2,8 V regolata VDD. Quasi 150 mA sono disponibili per i componenti esterni. (Se si desidera bypassare il regolatore interno, è possibile utilizzare questo pin come ingresso da 2,8 V con VIN disconnesso.) VIN Questo è il collegamento di alimentazione principale da 2,6 V a 5,5 V. I traslatori di livello SCL e SDA tirano le linee IC in alto a questo livello. GND Il collegamento di terra (0 V) per l'alimentazione. La tua sorgente di controllo IC deve anche condividere un terreno comune con questa scheda. Linea dati IC SDA con spostamento di livello: HIGH è VIN, LOW è 0 V SCL Linea di clock IC con spostamento di livello: HIGH è VIN, LOW è 0 V XSHUT Questo pin è un ingresso di spegnimento -low; la scheda lo tira verso l'alto su VDD per abilitare il sensore per impostazione predefinita. Abbassando questo pin, il sensore viene messo in standby hardware. Questo ingresso non è spostato di livello. Colore: viola Materiale: plastica La confezione include : 1 x -VL53L0XV2V L53L0X Sensore di distanza del tempo di volo Nota: la luce e i display diversi possono il colore dell'articolo un po 'diverso dalla cosa reale. L'errore di misurazione consentito è di +/- 1-3 cm.
