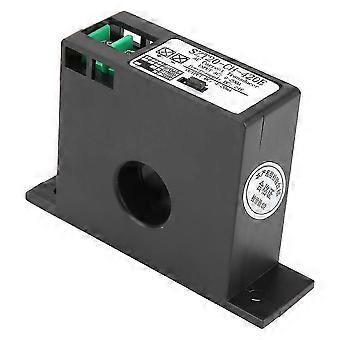

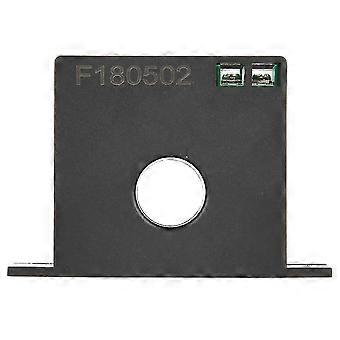

Il trasduttore di corrente c.a. SZT20-CH-420E fornisce una misurazione isolata in tempo reale della corrente c.a. nella rete o nel circuito e la converte in un segnale di uscita in corrente c.c. 0-5V/0-10V o 4-20mA. Può essere accoppiato con vari AD e costituire vari sistemi di acquisizione centralizzati digitali. Oppure l'uscita al PLC per formare un sistema di controllo automatico o, per abbinare i tradizionali strumenti di indicazione analogici e digitali, visualizzare la value._x000D_ misurata _x000D_ Caratteristiche:_x000D_ 1. Monitoraggio della corrente di induttanza reciproca, elevata precisione di rilevamento della corrente, prestazioni stabili, isolamento sicuro dell'ingresso e output._x000D_ 2. La corrente CA misurata: 0-10 A / 20 A / 50 A, 0-100 A / 150 A / 200 A può essere selected._x000D_ 3. Segnale di uscita CC: 0-5 V / 0-10 V / 4-20 mA sono available._x000D_ tre forme 4. L'installazione e l'utilizzo sono facili e convenienti, non è necessario collegare la serie CC al circuito durante measurement._x000D_ 5. Design della struttura a cuore passante, tensione di resistenza all'isolamento fino a 2000 V AC._x000D_ 6. L'isteresi magnetica inferiore all'1%, può essere utilizzata in forti conditions._x000D_ di campo magnetico 7. L'involucro esterno è realizzato in materiale autoestinguente, sicuro e durable._x000D_ 8. Viene utilizzato per il monitoraggio della corrente CA, il rilevamento, la protezione da sovraccarico di corrente e viene utilizzato anche come interruttore elettronico per sistemi di controllo automatico. _x000D_ 9. È adatto a varie applicazioni che richiedono corrente e tensione conversion._x000D_ 10. Ha le caratteristiche di forte capacità di sovraccarico, alta precisione, alto isolamento, alta sicurezza, basso consumo energetico e forte ability._x000D_ anti-interferenza _x000D_ Specifica: _x000D_ Nome del prodotto: Transmitter_x000D_ corrente alternata Modello: SZT20-CH-420E_x000D_ Alimentazione:_x000D_ Tipo di uscita in tensione, l'autoalimentazione non richiede current._x000D_ esterne Il tipo di uscita in corrente richiede CC esterna: 24 V 10%_x000D_ Corrente passante in ingresso (AC): _x000D_ 0-10A / 20A / 50A (serie SZT15) _x000D_ 0-100 A / 150 A / 200 A (serie SZT20)_x000D_ Tipo di uscita (CC):_x000D_ Tipo di uscita in tensione: 0-5 V/10V_x000D_ Tipo di uscita in corrente: 4-20mA_x000D_ Accensione minima:_x000D_ 0,50,2 A (tipo rotondo)_x000D_ 1,50,2 A (tipo a morsetto_x000D_ Corrente massima di passaggio: 200%, la corrente di alimentazione non può superare il 200% della value_x000D_ nominale Consumo energetico: 1W_x000D_ Nastro: 1%_x000D_ Precisione: 1%_x000D_ Corrente di dispersione massima: 0.1mA_x000D_ Linearità: 10%-100%_x000D_ Tempo di risposta: 200ms_x000D_ Attraverso il diametro del filo del cuore: 0,35-20mm_x000D_ Temperatura di lavoro: -20-60 C_x000D_ Umidità di lavoro: 5-95% (senza condensa_x000D_ Materiale della custodia: materiale autoestinguente ABS (Cycolac 94v-0)_x000D_ _x000D_ Tensione di tenuta all'isolamento: 2000VAC 50/60Hz 1min _x000D_ _x000D_ _x000D_ Elenco dei pacchetti:_x000D_ 1 * Corrente CA Transducer_x000D_ _x000D_ _x000D_ Principio di funzionamento:_x000D_ 1. Sulla base dell'induzione elettromagnetica, la corrente induttiva verrà generata quando la corrente nel circuito cambia. Trasforma una grande corrente in una piccola corrente standard attraverso il trasformatore_x000D_ 2. Attraverso il circuito di elaborazione del segnale pertinente e il circuito di controllo dell'uscita, il segnale di corrente CC di 0-5 / 10 V o 4-20 mA può essere emesso e trasmesso al sistema di livello successivo.
