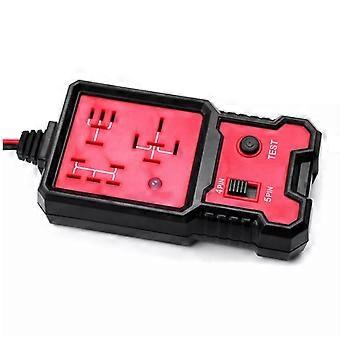

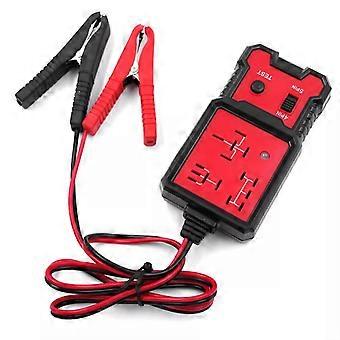

Tratti somatici 1. Il tester della batteria del relè automobilistico è un relè di prova on-off veloce in grado di indicare lo stato di salute generale e la funzione dei relè automobilistici più comuni. 2. Il tester verificherà se i contatti del relè funzionano correttamente collegando la batteria dell'auto (11V-15V) alla bobina del relè. 3. Il tester osserverà la configurazione dei pin, il tempo per la chiusura e l'apertura dei contatti e la consistenza del relè durante ogni test. Se tutti i test vengono superati durante il test, il tester accenderà il LED verde, altrimenti accenderà il LED rosso. Spiegare 1. Collegare il cavo di alimentazione alla batteria dell'auto: collegare la clip a coccodrillo nera al polo negativo e la clip a coccodrillo rossa al polo positivo. 2. Quando il LED si accende in rosso, il tester è acceso. 3. Controllare il relè prima di inserire il tester. Se si tratta di un relè a 4 pin, selezionare "4 pin" sul tester. Se si tratta di un relè a 5 pin, selezionare "5 pin" sul tester. 4. Inserire il relè in una delle tre prese. 5. Premere il pulsante "TEST". 6. Il tester controllerà la configurazione dei pin dei relè sconosciuti. Se il relè sconosciuto è diverso dai relè automobilistici più comuni o se il pin del relè sconosciuto è danneggiato, il tester accenderà il LED rosso. 7. Se la configurazione dei pin del relè è corretta, il tester aprirà e chiuderà il relè 10 volte per verificare il tempo di chiusura e apertura dei contatti. Allo scadere del tempo, il tester accenderà immediatamente il LED rosso. 8. Dopo aver testato la chiusura del contatto e il tempo di apertura del relè per 10 volte, il tester verificherà la consistenza del relè. Se il test viene superato, il tester accenderà il LED verde, altrimenti accenderà il LED rosso. 9. Scollegare il cavo di alimentazione della batteria dell'auto e rimuovere il relè dal tester. Stai attento: 1. La batteria dell'auto deve essere una batteria da 12 V con una tensione compresa tra 11 V e 15 V. 2. Adatto per resistori a bobina superiori a 20 ohm. Specificazione Materiale: ABS Colore: nero & Rosso Dimensioni: 14,7 x 18,5 x 1 cm Peso: 154 g Il pacchetto include: 1x tester relè per auto
