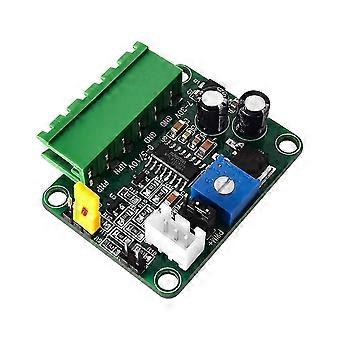

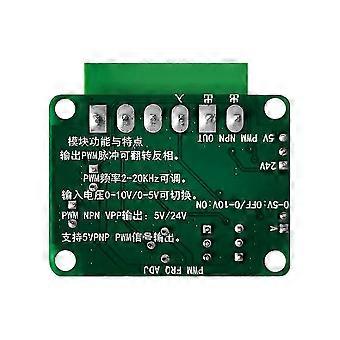

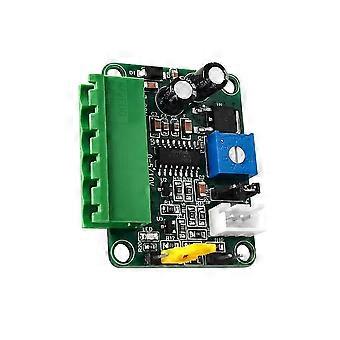

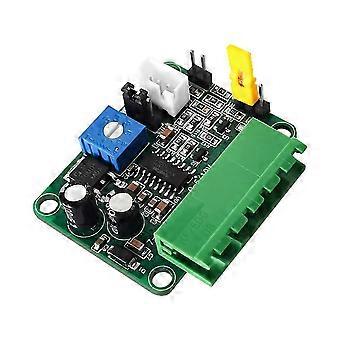

1. Tensione di ingresso analogica 0-5V o 0-10V in segnale PWM 0-100%. Frequenza del segnale PWM Gamma 2KHZ-20KHZ, il massimo è 20KHZ. La fabbrica predefinita è che il minimo è 2KHZ. la funzione predefinita è compresa tra 0-10 V e 0-100% del segnale PWM a 2 KHZ, i clienti possono regolare il potenziometro sulla scheda per impostare la dimensione dell'uscita di frequenza corrispondente in base alla domanda. 2. Il segnale e la tensione PWM possono essere proporzionali o inversamente proporzionali all'uscita. (. uscita di fase positiva o uscita di fase inversa) 2 Scegliere 1. 3. Esistono due tipi di segnali PWM. Sono l'uscita PNP-PWM e l'uscita NPN-PWM. Tra questi, l'uscita PNP-PWM può essere solo a livello di 5 V, l'uscita NPN-PWM ha due tipi di livello a 5 V e 24 V. Quando il segnale NPN-PWM viene emesso, supporta la connessione negativa comune e la connessione positiva comune e ci sono due tipi di livelli: 5 V e 24 V. Quando si emette un livello di 24 V, l'alimentazione deve essere di 24 V. 4. Quando l'uscita PNP-PWM, il livello può essere solo 5 V. Solo il cablaggio negativo comune può essere collegato all'MCU, ecc. La frequenza del segnale PWM in uscita è regolabile da 2KHZ a 20KHZ, con 11 passi, corrispondenti a 2KHZ, 4KHZ, 6KHZ, 8KHZ e 20KHZ. 2KHZ è la frequenza predefinita. 5. alimentazione ingresso modulo 7-30V. maggiore di 200 mA può essere. Alimentazione consigliata 15-30VDC. L'alimentazione a 24 V CC è necessaria per l'emissione di un segnale PWM a livello di 24 V. Riservato per interfaccia potenziometro esterno. È possibile accedere al potenziometro per impostare l'uscita PWM, al potenziometro esterno per regolare la necessità di personalizzazione. Dimensioni: 45 x 47 x 18 mm (parti incluse) L'applicazione. 1. per circuito di interfaccia di controllo della velocità del motore PWM. 2. per la strumentazione AD conversione interfaccia. Materiale: PCB Colore: come mostrato Contenuto della confezione: 1 x modulo di segnale Solo il contenuto della confezione di cui sopra, gli altri prodotti non sono inclusi. NOTA: La riflessione della luce e display diversi possono far sì che il colore dell'articolo nell'immagine sia leggermente diverso da quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
