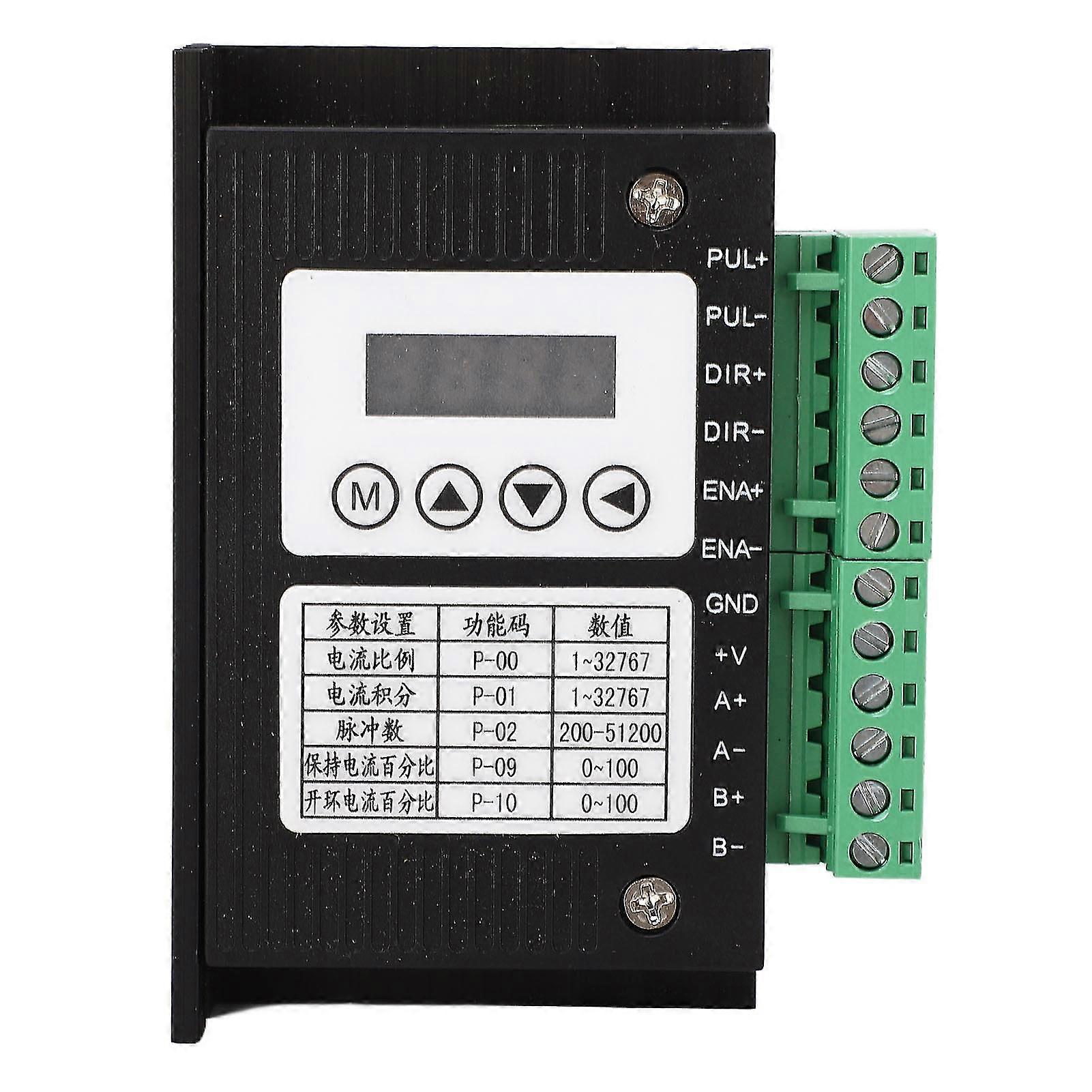

Tipo di elemento: Driver del motore passo-passoParametro: DM542LMcorrente di uscita continua inimum: 1AMcorrente di uscita continua massima: 4.2AMtensione di alimentazione in ingresso inimum: 18 V CCTestensione di alimentazione in ingresso tipica: 24 V CCtensione di alimentazione in ingresso massima: 48 V CCcorrente di ingresso logica minima: 7 mATcorrente di ingresso logica massima: 10 mAMcorrente di ingresso logica massima: 20 mAMpotenza massima dell'intera macchina: 100 WPa frequenza di isolamento: 0-200 kHzResistenza di isolamento minima: 500 mmCorrente logica massima della porta di uscita digitale: 100mAMaximum Withstand Voltage della porta di uscita digitale: 24VCooling Mode: raffreddamento naturale o radiatore esterno. Uso: Evitare polvere, nebbia d'olio e gas corrosivi. Temperatura: 0 - 50Umidità ambiente: 40-90% Vibrazione dell'ambiente di rotazione: 10 ~ 55 Hz / 0,15 mm Temperatura di stoccaggio: -20- +65 Definizione dell'interfaccia: Terminale 1 Simbolo: A + Terminale 1 Nome: A Avvolgimento del motore di fase + Terminale 1 Descrizione del colore del filo: Terminale 2 Simbolo: A-Terminale 2 Nome: A Fase Avvolgimento del motore-Terminale 2 Descrizione del colore del filo: Terminale 3 Simbolo: B + Terminale 3 Nome del Nome: Avvolgimento del motore di fase B + Terminale 3 Descrizione del colore del filo: Terminale 4 Simbolo: B-Terminale 4 Nome: B Fase Avvolgimento del motore-Terminale 4 Colore del filo Descrizione: Terminale 5 Simbolo: VCCTerminal 5 Nome: Ingresso CC Voltage Positivo 5 Colore del filo Descrizione: 18-48V DCTerminal 6 Simbolo: GNDTerminal 6 Nome: Ingresso DC Voltage NegativoTerminale 6 Colore del filo Descrizione: 18-48V DCControl Signal Terminale: Terminale 1 Simbolo: DIR-Terminal 1 Nome: Direzione Ingresso negativo DescrizioneTerminal 1: Sorgente di segnale +5V~24V universale, non è necessario collegare la resistenza in serie. Terminale 2 Simbolo: DIR+Morsetto 2 Nome: Direzione Ingresso positivoTerminale 2 Descrizione: Sorgente del segnale +5V~24V universale, non è necessario collegare la resistenza in serie. Morsetto 3 Simbolo: PUL-Morsetto 3 Nome: Ingresso negativo a impulsiMorsetto 3 Descrizione: Sorgente di segnale +5V~24V universale, non è necessario collegare la resistenza in serie. Morsetto 4 Simbolo: PUL+Morsetto 4 Nome: Ingresso positivo a impulsiMorsetto 4 Descrizione: Sorgente di segnale +5V~24V universale, non è necessario collegare la resistenza in serie. Morsetto 5 Simbolo: ENA-Morsetto 5 Nome: Ingresso negativo di abilitazione motoreMorsetto 5 Descrizione: Quando il segnale è valido, il motore è in stato libero e non si arresta. Morsetto 6 Simbolo: ENA+Morsetto 6 Nome: Abilitazione motore Ingresso positivoMorsetto 6 Descrizione: Quando il segnale è valido, il motore è in stato libero e non si arresta. Simbolo morsetto 7: ALM-Morsetto 7 Nome: Uscita negativa segnale di allarmeMorsetto 8 Simbolo: ALM+Morsetto 8 Nome: Uscita positiva segnale di allarmeDescrizione guasto: Codifica guasti 1: Er01Descrizione guasto 1: Sovracorrente motoreSoluzione 1: Ritorno in fabbrica per l'ispezione. Codifica guasti 2: Er02Guasto Descrizione 2: Sovratensione azionamentoSoluzione 2: Rilevare se il motore è in cortocircuito o ridurre la corrente. Fault Coding 3: Er03Fault Descrizione 3: Hardware FaultSoluzione 3: Controllare se la tensione di ingresso è troppo alta. Descrizione del monitoraggio dei parametri: Codifica della funzione 1: L-00Descrizione della funzione 1: Introduzione alla funzione di velocità 1: Monitorare la velocità, la tensione e la corrente correnti in tempo reale, verificare se il driver funziona normalmente e risolverlo in tempo in caso di anomalia. Codifica della funzione 2: L-01Descrizione della funzione 2: Velocità dell'impulsoIntroduzione alla funzione 2: Monitorare la velocità, la tensione e la corrente corrente in tempo reale, verificare se il driver funziona normalmente e risolverlo in tempo in caso di anomalia. Codifica della funzione 3: L-02Descrizione della funzione 3: Numero di impulsi datoIntroduzione alla funzione 3: Monitorare la velocità, la tensione e la corrente in tempo reale, verificare se il driver funziona normalmente e risolverlo in tempo in caso di anomalia. Codifica della funzione 4: L-03Descrizione della funzione 4: Introduzione alla funzione inutile 4: Monitorare la velocità, la tensione e la corrente in tempo reale, verificare se il driver funziona normalmente e risolverlo in tempo in caso di anomalia. Codifica della funzione 5: L-05Descrizione della funzione 5: Codifica dei guasti del driverIntroduzione alla funzione 5: Controllare il numero di impulsi ricevuti in tempo reale per determinare se il motore è fuori fase. Descrizione della codifica delle funzioni comuni:Codifica delle funzioni 1 Impostazione dei parametri: Numero di impulsi suddivisi. Codifica funzione 1: P-02Descrizione funzione 1: impostazione arbitraria 200-51200, 2000 predefinita. Codifica della funzione 2 Impostazione dei parametri: Percentuale di corrente ad anello aperto. Codifica della funzione 2: P-10Descrizione della funzione 2: 50%, 8A x 50%=4AFunzione Codifica 3 Impostazione dei parametri: Funzionamento JOG. Codifica funzione 3: JOGFunction Descrizione 3: Immettere JOG e premere per eseguire il jog. Codifica delle funzioni 4 Impostazione dei parametri: Direzione del motore. Codifica funzione 4: P-18Descrizione della funzione 4: 0 indietro, 1 avanti. Codifica funzione 5 Impostazione dei parametri: Ripristina le impostazioni predefinite. Codifica funzione 5: S-20Funzione Descrizione 5: Impostare su 1 per ripristinare le impostazioni predefinite. Parametri della funzione principale della zona P: P-00: Guadagno proporzionale dell'anello di corrente P, 1~327671500P-01: Guadagno integrale dell'anello di corrente I, 2~32766200P-02: Impostazione di suddivisione, 200~512002000P-09: Percentuale di corrente di mantenimento, 0~100, 40P-10: Percentuale di corrente ad anello aperto
