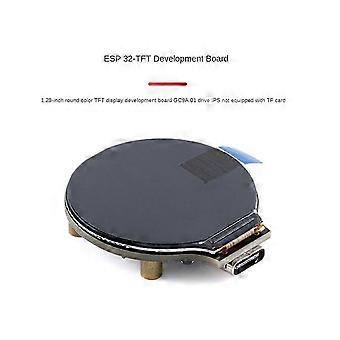

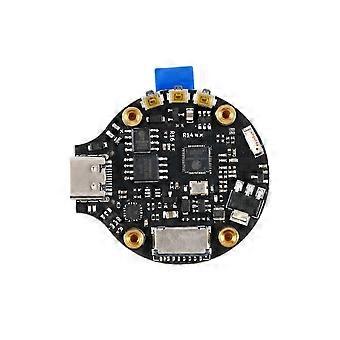

La scheda di sviluppo adotta uno schermo TFT circolare da 1,28 pollici, chip driver GC9A01, risoluzione 240 * 240 e un display a colori 65K più chiaro. Lo schermo è collegato all'ESP32 di bordo tramite un'interfaccia SP, fornendo esempi di driver per facilitarne l'utilizzo. La scheda di sviluppo fornisce una porta USB per il download di programmi o la comunicazione seriale con un clic. Naturalmente, la porta USB può essere utilizzata anche per l'alimentazione. La scheda contiene anche un'interfaccia per la batteria e un circuito di ricarica. Se è collegata una batteria al litio da 3.7 V, per la ricarica è necessaria solo la porta USB. Per l'alimentazione della batteria, la batteria è collegata alla porta 0 di ESP32 tramite due resistenze di partitore di tensione. La tensione della batteria può essere determinata raccogliendo la tensione dopo il partitore di tensione attraverso l'ADC per ridurre il consumo energetico predefinito, abilitare la funzione dopo aver cortocircuitato il ponticello. Inoltre, ci sono tre pulsanti premuti lateralmente e interfacce per schede TF sulla scheda che possono essere inserite direttamente nella scheda TF per l'uso. Un pulsante è un pulsante dell'interruttore di alimentazione e gli altri due sono pulsanti definiti dall'utente che possono essere codificati in base alle proprie esigenze di utilizzo. Se pensi che i pulsanti siano troppo piccoli per entrare nel tuo guscio, puoi anche saldare i fili sui pad su entrambi i lati dei pulsanti per collegarli a pulsanti esterni per l'uso. Parametro: Tensione di ingresso: USB-5V/3 7V-BAT (la batteria supporta solo la calibrazione della batteria al litio da 3. 7 V) Corrente di lavoro: è correlata al funzionamento del codice e generalmente non supera i 100 mA ESP32 Parametri minimi di sistema Frequenza operativa: 240MHZ Numero di conduttori: 2 Dimensione del flash: 16Mbyte Psram: 8Mbyte (la versione attuale di ESP32 supporta solo l'uso di 4Mbyte di spazio) Antenna: Sì Senza fili: Bluetooth+WiFi 2 4G Tipo di schermo: TFT IPS Periferica: supporto per schede TF x1 Tasti definiti dall'utentex2 Schermo TFT con chip driver GC9A01 da 1,28 pollici x1 Interfaccia di raccolta dell'elettricità x1 Colore:nero Materiale: schermo PCB + LCD Contenuto della confezione: 1 x scheda di sviluppo ESP32-TFT (non dotata di scheda TF) Solo il contenuto della confezione di cui sopra, altri prodotti non sono inclusi. Nota: il riflesso della luce e i diversi display possono causare un colore dell'articolo nell'immagine leggermente diverso da quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
