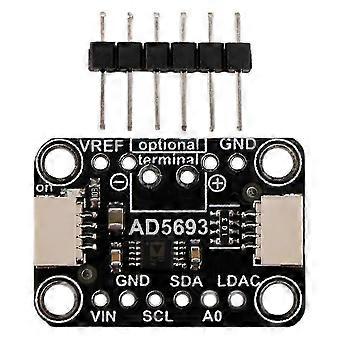

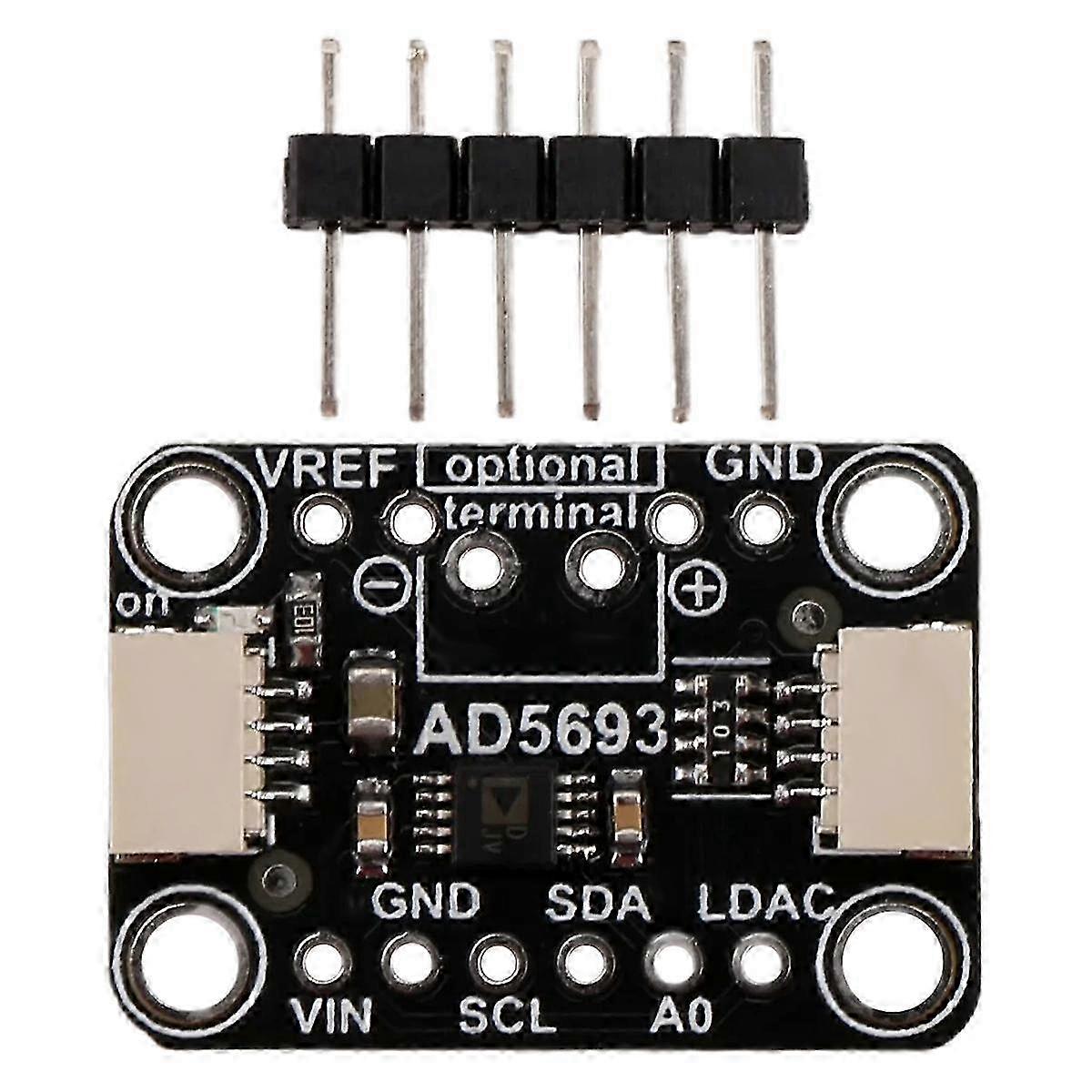

La scheda breakout AD5693R è a 16 bit con interfaccia I2C e un riferimento interno a 2,5 V compensato in temperatura per un'uscita compatta e ad alta precisione. Abbiamo eliminato il pin ADDR/A0 in modo da poter collegare due DAC su un bus I2C semplicemente tirando il pin A0 in alto (o chiudendo il ponticello sul retro) per evitare conflitti. Per il breadboard è incluso anche un connettore a 6 pin. Funziona con logica a 3,3 V o 5 V ed è possibile impostare l'uscita massima su 2,5 V o 5 V (2xVref). Se si alimenta a 3,3 V, è necessario impostare l'intervallo di uscita su 2,5 V o Vin. Abbiamo una libreria e un tutorial facili da usare con un esempio di uscita sinusoidale che funzionerà con quasi tutti i microcontrollori o microcomputer con un host I2C. Viene fornito con una piccola intestazione standard da 0,1 pollici nel caso in cui si desideri utilizzarlo con una breadboard o una perfboard. Quattro fori di montaggio per un facile montaggio. C'è una morsettiera opzionale da 3,5 mm sul PCB - non includiamo morsettiere da 3,5 mm, ma sono comuni e in stock nel negozio - puoi saldare in posizione se lo desideri. Per iniziare rapidamente, abbiamo progettato un PCB personalizzato nel fattore di forma STEMMA QT per facilitarne il collegamento. I connettori STEMMA QT su entrambi i lati sono compatibili con il connettore Qwiic I2C. Ciò consente di effettuare collegamenti senza saldatura tra la scheda e il AD5693R o di collegarla con una varietà di altri sensori e accessori utilizzando cavi compatibili. Colore:Nero Materiale: ABS Contenuto della confezione: 1x scheda di breakout AD5693R 1x 5PIN Solo il contenuto della confezione di cui sopra, gli altri prodotti non sono inclusi. NOTA: La riflessione della luce e display diversi possono far sì che il colore dell'articolo nell'immagine sia leggermente diverso da quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
