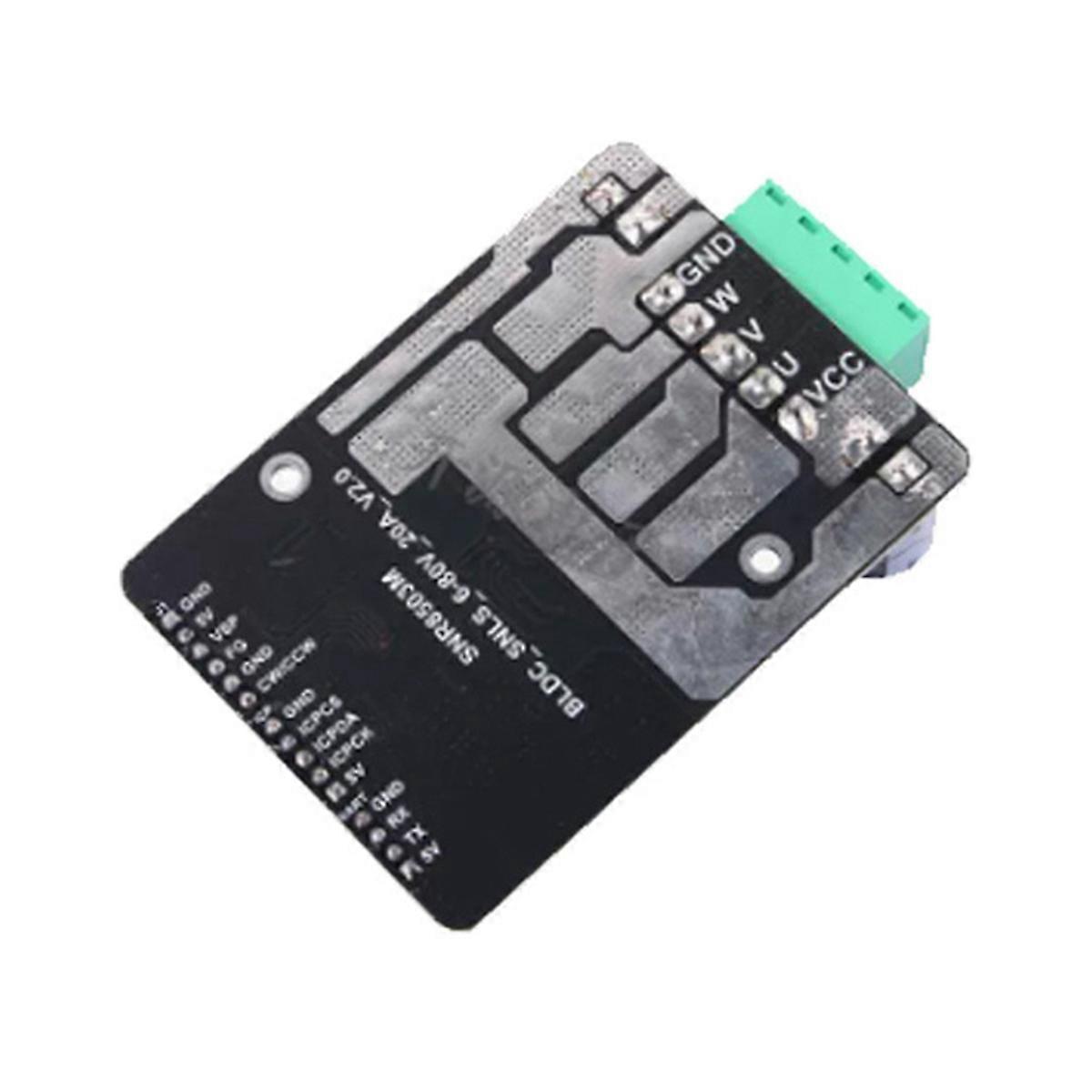

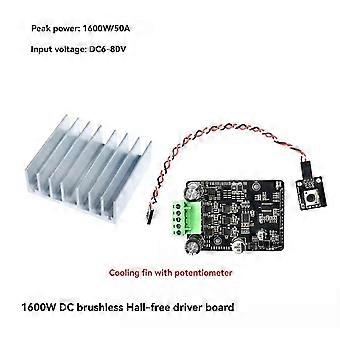

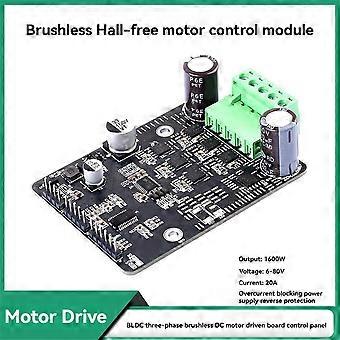

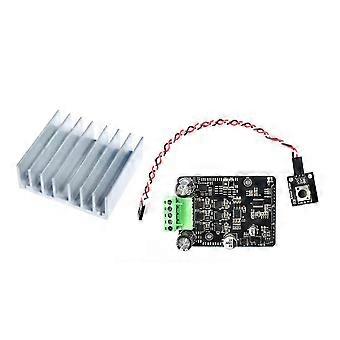

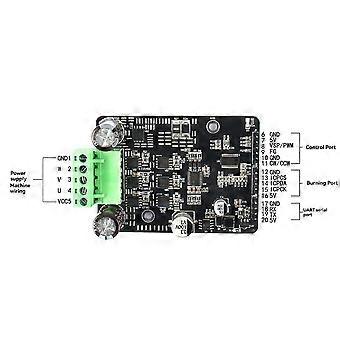

La tensione di lavoro è compresa tra 6 e 80 V e la protezione anti-inversione di polarità è supportata, evitando che il modulo venga danneggiato a causa dell'inversione di polarità della linea di alimentazione. Il modulo è nudo di default. Se il motore viene azionato con una corrente inferiore a 5 A, non è necessario forzarlo a dissipare il calore, ma è sufficiente la normale ventilazione. Se la corrente supera i 5 A, è necessario forzarlo a dissipare il calore. Indicatore LED integrato per standby, funzionamento, errore e altri stati. Potenziometro integrato (0,5-5 V), interfaccia di controllo della velocità PWM (frequenza 1-20 kHz), duty cycle 10-100%. Interfaccia di feedback della velocità FG integrata, velocità di calcolo RPM = frequenza FG Hz x 60/numero di poli. Questo prodotto è un modulo driver per motore BLDC non induttivo sviluppato per il chip di azionamento SNR8503M. Il chip è integrato con uno speciale circuito driver per motore non induttivo, con circuito periferico semplice, funzionamento perfetto, dimensioni ridotte, debug semplice, elevata efficienza di guida, applicazione flessibile, ampia gamma di applicazioni e così via. Interfaccia di sterzo CW/CCW integrata, sospesa per il senso orario CW, GND cortocircuitato per il senso antiorario CCW. Porta seriale UART integrata. Gli utenti possono controllare il modulo tramite il protocollo della porta seriale. Interfaccia di masterizzazione integrata per l'aggiornamento del programma di masterizzazione. Tensione di esercizio: 6-80 V Corrente massima: nominale 20 A 50 A Potenza massima: 1600 W È Hall: No Hall Modalità di controllo: PWM / porta seriale Altre prestazioni: protezione da sovracorrente, protezione da stallo e protezione da inversione di potenza Applicazioni: pompe, apparecchiature mediche, tutti i tipi di compressori, tutti i tipi di ventilatori, cacciaviti elettrici, tende elettriche, porte automatiche, pompe per olio idraulico, pompe ad aria, frigoriferi, compressori DC brushless, tosaerba, irroratrici, propulsori subacquei, ecc. Colore: nero Materiale: PCB Contenuto della confezione: 1 scheda driver motore 1 potenziometro con cavo (il colore e l'aspetto del cavo sono casuali e non sono accettati colori e aspetti specificati) 1 dissipatore di calore Solo il contenuto della confezione sopra indicato, altri prodotti non sono inclusi. Nota: il riflesso della luce e le diverse impostazioni dei display possono causare una leggera differenza nel colore dell'articolo nella foto rispetto a quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
