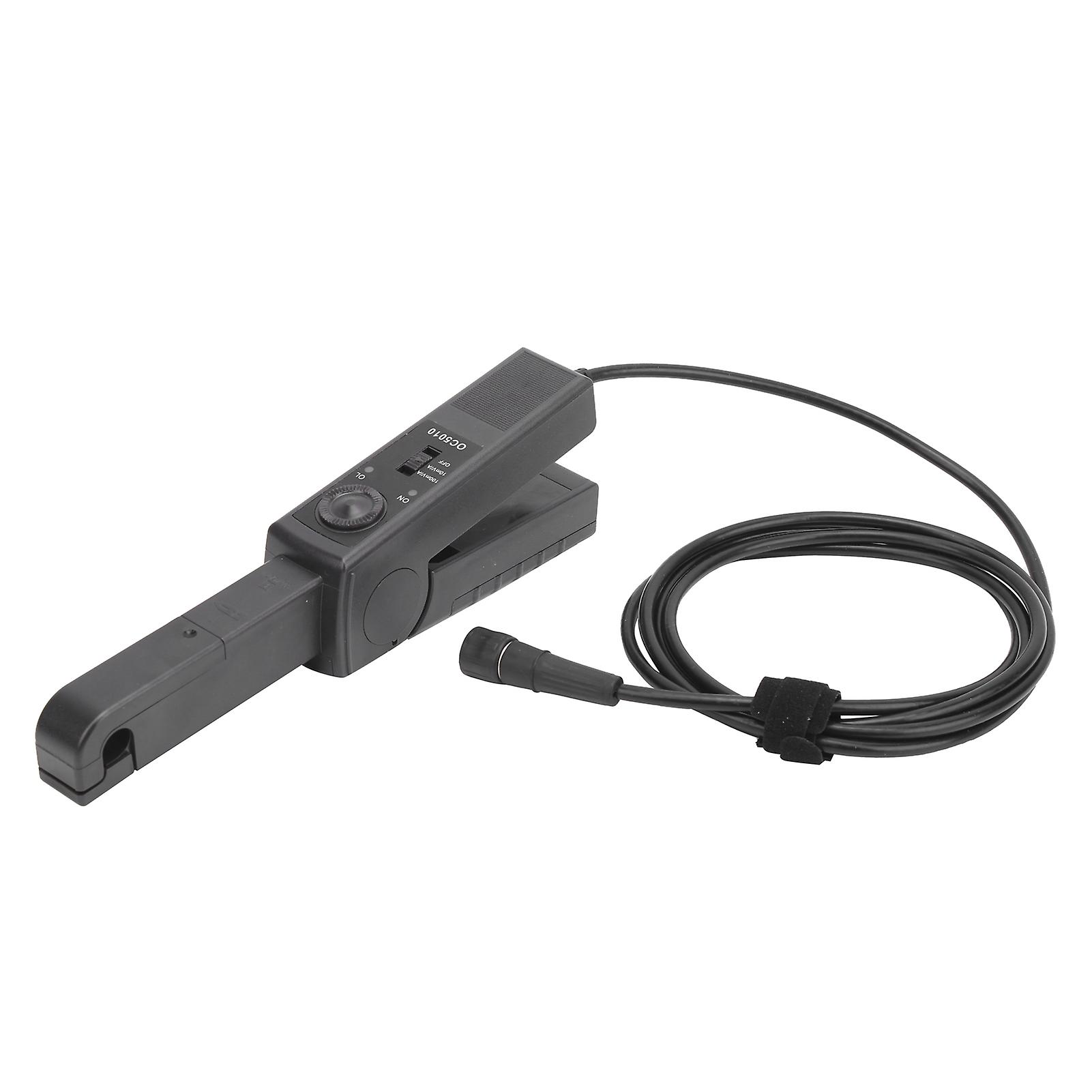

Tratti somatici 1 、 Sonda di corrente clamp-on, la gamma supporta 100 mV / A e 10 mV / A, con piccolo errore. 2 、 Non c'è bisogno di scollegare il circuito, dire addio alla noiosa misurazione della frequenza del circuito e rendere la misurazione più semplice. 3、La pinza amperometrica può essere utilizzata con qualsiasi strumento di prova con interfaccia BNC e impedenza di 1MΩ e < 100pF. 4 、 Facile da installare e utilizzare, prestazioni stabili, elevata precisione di misurazione, è una pratica apparecchiatura elettrica. 5、Questa pinza amperometrica ha una posizione di azzeramento automatico in modo che possa essere utilizzata in diversi ambienti. Specificazione Tipo di elemento: sonda di corrente a clip Materiale: ABS Lunghezza: circa 230 mm / 9,1 pollici Range 100mV/A 10mV/A Intervallo di corrente: 50mA-10A di picco, 10A-100A di picco Errore percentuale del segnale di uscita 3%±5mV 500m-10A Valore di picco: 4%±500uV Valore di picco 10-100 A: 15% massimo a 100 A Gamma di frequenza (-3dB) DC-100KHZ Sfasamento CC-65 HZ: <1,5° CC-65 HZ: <1° Impedenza di carico ≥1 MΩ e ≤100PF Impedenza di inserzione 0,01 Ω Rumorosità 6mV 600uV Tasso di conversione 0,3 V/uS 20 mV/US Tempo di salita/discesa 3uS <4uS 23°C±5°C, 20-75% RH, frequenza sinusoidale 48-65HZ, campo magnetico esterno <40A/m, nessun filo che trasporta corrente nelle vicinanze, campione di prova centrale, impedenza di carico 1M Alimentazione Batteria alcalina a secco 1X6F22 9V (non inclusa) Indicatore di batteria scarica Quando >6.5 V, il LED è verde Indicazione di sovraccarico Il LED rosso indica che la corrente di misurazione è troppo grande e che è necessario modificare l'intervallo Diametro massimo di inserimento nella ganascia 11,8 mm / 0,5 pollici Cavo coassiale di uscita da 2 m, terminale con presa BNC isolata Temperatura di esercizio 0-50°C Umidità di stoccaggio -3-80°C Umidità relativa di esercizio 10°C-30°C: 85±5% di umidità relativa (senza condensa) 40°C-50°C: 45±5% di umidità relativa (senza condensa) Altezza operativa 0-2000 m / 0-6561,7 piedi Come usare: 1. Installare la batteria (questo prodotto non dispone di una batteria) per avviare il morsetto di prova della corrente e spostare l'interruttore sull'ingranaggio da 100 mV/A. 2. Verificare che l'indicatore verde della batteria sia acceso (ON è acceso, OL è spento). 3. Collegare la pinza amperometrica all'oscilloscopio. 4. Quando la pinza amperometrica è chiusa, ma il filo non è bloccato. Selezionare la sensibilità più alta sull'oscilloscopio (ad esempio, 1 mV/cm, pinza amperometrica per selezionare 100 mV/A). 5. Quando la pinza amperometrica è chiusa e non c'è conduttore, selezionare la sensibilità più alta sull'oscilloscopio e sulla pinza amperometrica (ad esempio: 1 mV/cm) e quindi ruotare il pulsante di azzeramento della pinza amperometrica, la fase dell'oscilloscopio viene ripristinata, in modo che l'oscilloscopio possa adattarsi alla posizione in cui sta facendo). 6. Scegliere la pinza amperometrica e l'oscilloscopio per testare la sensibilità 7. Scegliere il metodo più adatto per collegare la pinza amperometrica all'oscilloscopio. 8. La pinza amperometrica blocca il conduttore di corrente da misurare e avvia la misurazione. Elenco dei pacchetti 1 x sonda di corrente a clip 1 x Manuale
