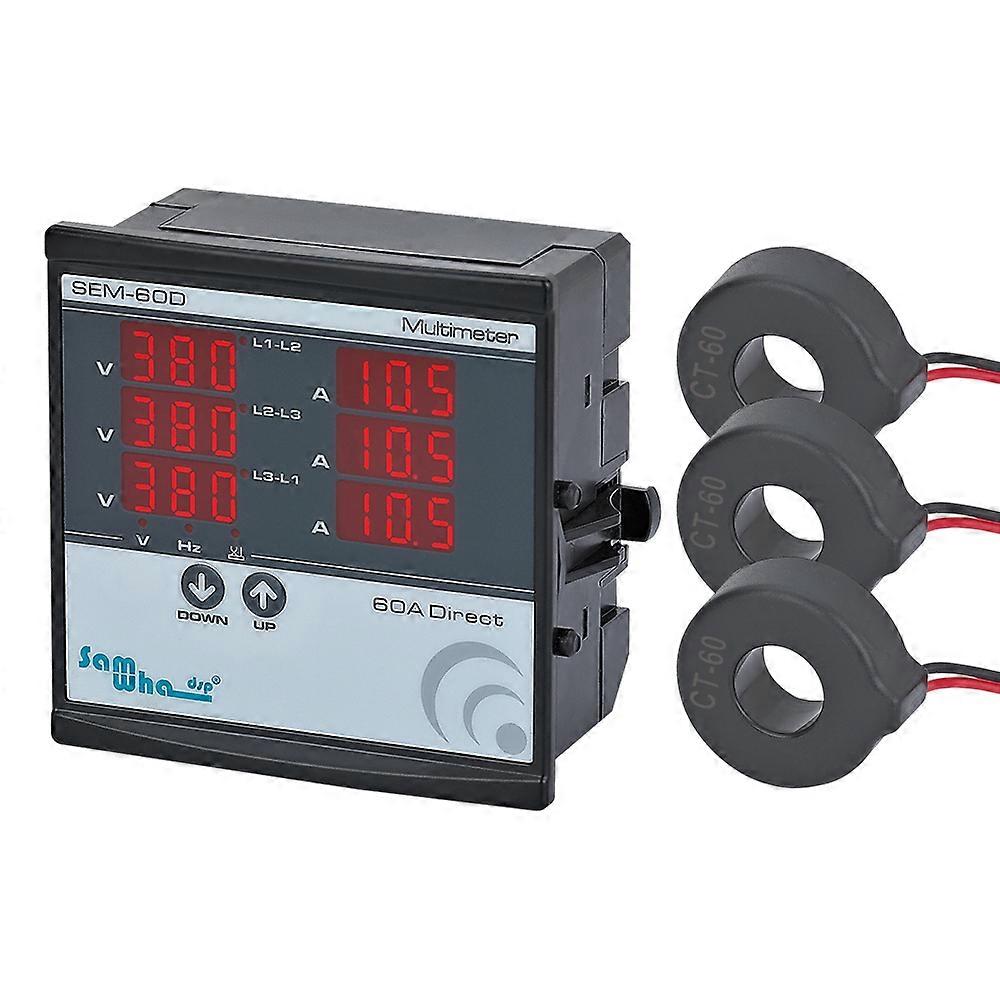

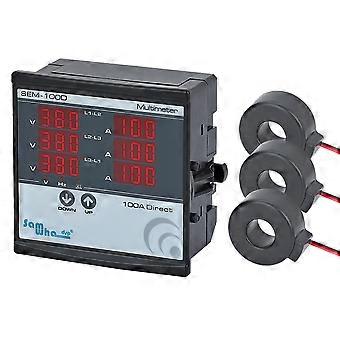

Generale I multimetri SEM-60D/100D/250D sono progettati per visualizzare 3 fasi di corrente, tensione e frequenza. Uso e principio di funzionamento Effettuare i collegamenti secondo lo schema. Collegare i trasformatori amperometrici prima delle cariche elettriche da collegare all'impianto. SEM-60D Utilizzare i 3 trasformatori di corrente CT-60 (1-63 A) forniti con il dispositivo. Collegare i fili conduttori del trasformatore di corrente ai terminali k-1 del dispositivo. Il dispositivo visualizza automaticamente il valore corrente senza alcuna impostazione. Quindi, non utilizzare trasformatori di corrente di marche e modelli diversi. Quando il dispositivo è eccitato, mostra le tensioni fase-neutro, fase-fase, la frequenza, la sequenza delle fasi e i valori di corrente sui display SEM-100D Utilizzare i 3 trasformatori di corrente CT-120 (10-100 A) forniti con il dispositivo. Collegare i fili conduttori del trasformatore di corrente ai terminali k-1 del dispositivo. Il dispositivo visualizza automaticamente il valore corrente senza alcuna impostazione. Quindi, non utilizzare trasformatori di corrente di marche e modelli diversi. Quando il dispositivo è eccitato, mostra sui display le tensioni fase-neutro, fase-fase, la frequenza, la sequenza delle fasi e i valori di corrente. SEM-250D Utilizzare i 3 trasformatori di corrente CT-300 (10-250 A) forniti con il dispositivo. Collegare i fili conduttori del trasformatore di corrente ai terminali k-1 del dispositivo. Il dispositivo visualizza automaticamente il valore corrente senza alcuna impostazione. Quindi, non utilizzare trasformatori di corrente di marche e modelli diversi. Quando il dispositivo è eccitato, mostra le tensioni fase-neutro, fase-fase, la frequenza, la sequenza delle fasi e i valori di corrente sui display È possibile visualizzare la frequenza tra fase e fase, fase e neutro sul primo gruppo di visualizzazione. Quando viene visualizzato il valore di tensione (V) il led si accende. Mentre si preme il pulsante su, è possibile vedere l'intervallo fase-fase. Quando vengono visualizzati i valori fase-fase si possono vedere i led sulla fase di fase. Mentre si premono i pulsanti up è possibile vedere il valore della frequenza e il led Hz si accende. Sequenza delle fasi: Se la sequenza delle fasi è inversa si può vedere il led (X) che si accende nel 1° gruppo di visualizzazione. Manutenzione Spegnere l'apparecchio e sganciarlo dai collegamenti. Pulire il tronco del dispositivo con un tampone. Non utilizzare conduttori o prodotti chimici che potrebbero danneggiare il dispositivo. Assicurarsi che il dispositivo funzioni dopo la pulizia. Avvertimento Si prega di utilizzare il dispositivo secondo il manuale. Non utilizzare il dispositivo bagnato. Includere un interruttore e un interruttore automatico nell'aembly. Posizionare l'interruttore e l'interruttore automatico vicino al dispositivo, l'operatore può raggiungerlo facilmente. Contrassegnare l'interruttore e l'interruttore automatico come collegamento di rilascio per il dispositivo. Specificazione Tensione di funzionamento (Un).......: 140 V - 270 V CA Frequenza di funzionamento..........: 50/60 Hz. Potenza di funzionamento..................:
