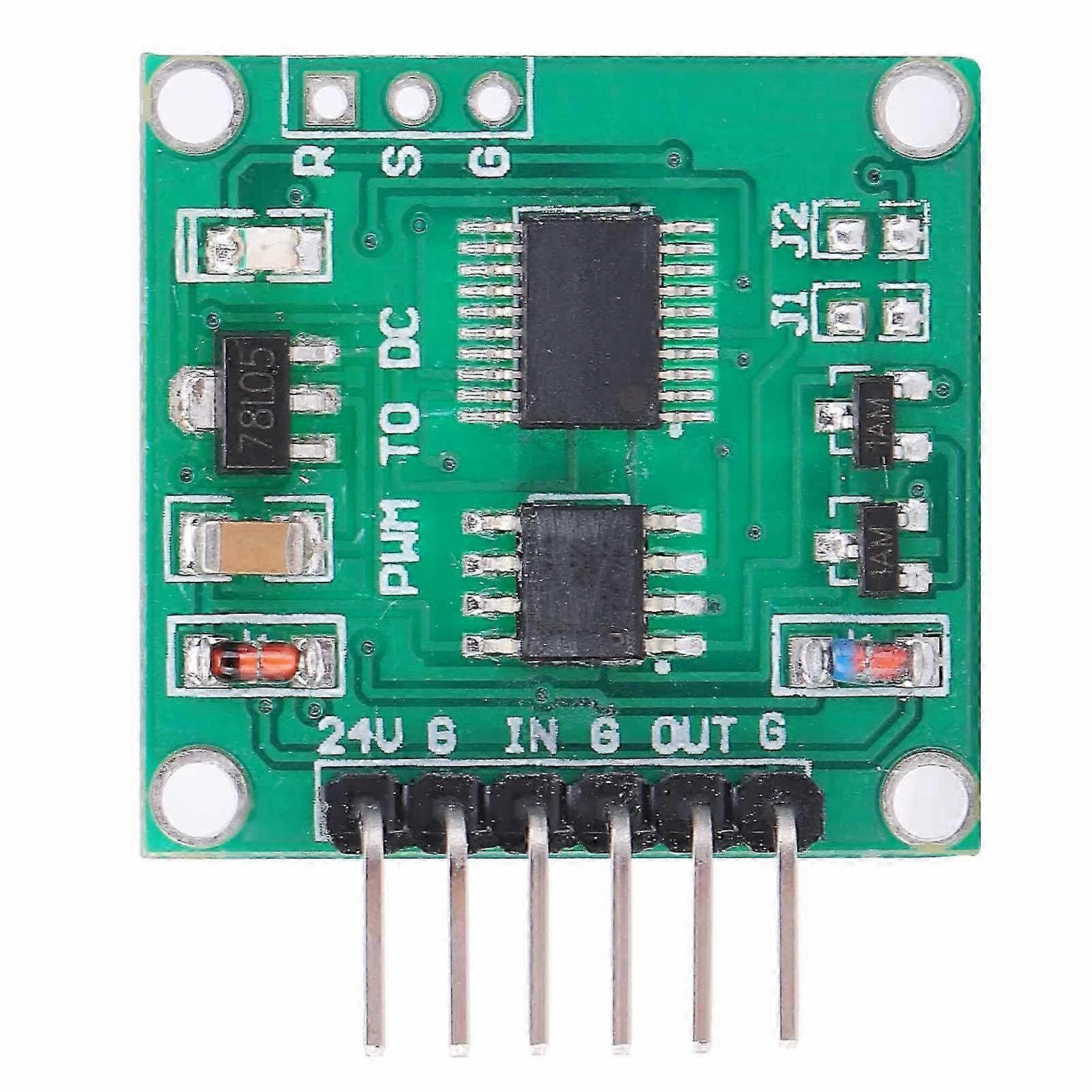

Tipo di elemento: modulo trasmettitore Materiale: PCB Tensione di alimentazione: 9 V ~ 24 V Intervallo di tensione di ingresso del segnale: 424 V Gamma di frequenza di ingresso del segnale: 5Hz500Hz Intervallo del rapporto di lavoro in ingresso del segnale: 0100% Tensione di uscita: 0,00 V 5,00 V / 0,00 V 10,00 V Metodo di input: J1 Pad sul circuito stampato: l'impostazione predefinita è il circuito aperto, che non è stato ancora utilizzato. Modalità di uscita: J2 Pad sul circuito stampato: circuito aperto (uscita 0,00 V ~ 5,00 V); cortocircuito (uscita 0,00 V ~ 10,00 V), l'impostazione predefinita è circuito aperto. Ambito di applicazione: Apparecchiature di acquisizione e controllo dati remoti; Interfaccia del modulo: 24V: Porta positiva di alimentazione (9V ~ 24V) G: Interfaccia di messa a terra di alimentazione IN: Interfaccia positiva ingresso segnale G: Porta negativa di ingresso del segnale OUT: Interfaccia di uscita del segnale (0,00 V 5,00 V/0,00 V 10,00 V) G: Interfaccia di messa a terra di alimentazione Uscita (0,00 V 5,00 V) Risoluzione: 0,050 V/D (Volt/ciclo di lavoro) Uscita (0,00 V 10,00 V) Risoluzione: 0,100 V/D (Volt/ciclo di lavoro) Calcolare il metodo del ciclo di lavoro misurato: (tensione di uscita (V)/risoluzione) = ciclo di lavoro (%) Ad esempio: l'uscita (0,00 V ~ 5,00 V) è 2,5 V (2,5(V)/0,05) = 50(%) 1Questo modulo trasmettitore è compatto, facile da installare e comodo da usare. 2I contatti in lega d'argento hanno una buona conduttività e una risposta rapida. 3Questa dissipazione del calore di ampia area del modulo trasmettitore può funzionare per un tempo più lungo. 4L'ambito di applicazione del modulo trasmettitore è nelle apparecchiature di acquisizione e controllo dati a distanza. 5La gamma di frequenza di ingresso del segnale di questo modulo è 5Hz500Hz e l'efficienza è elevata. Quando l'uscita è compresa tra 0,00 V e 10,00 V, la tensione di alimentazione deve essere 15 V.1 xPWM a Modulo di tensione
