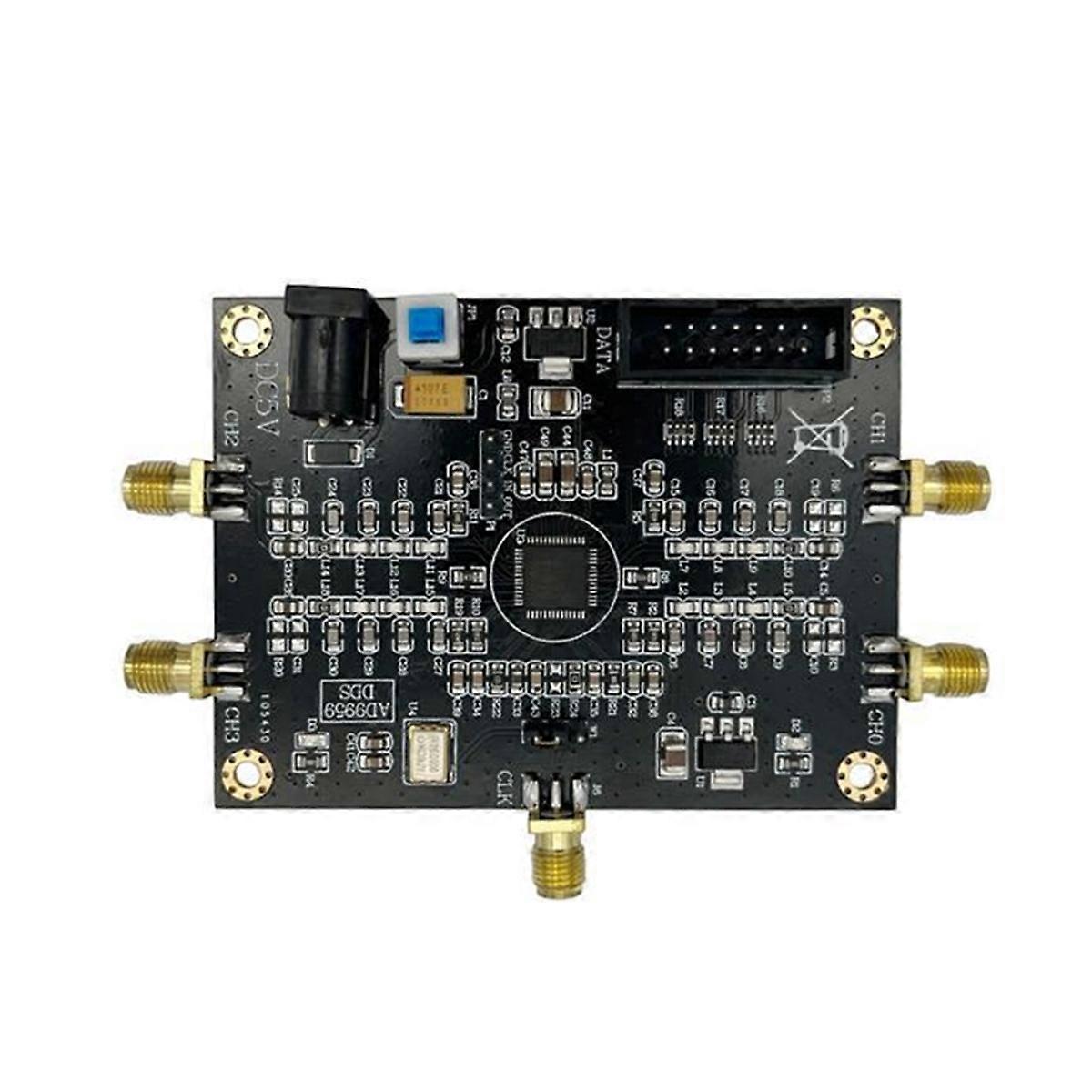

Modello modulo: AD9959 Tipo di modulo: sorgente di frequenza di sintesi digitale Alimentazione modulo: DC-5V Corrente del modulo: 320mA (MAX); corrente di riposo 90mA (TYP) corrente di pilotaggio normale 300mA (TYP) Protocollo di comunicazione del modulo: SPI seriale. Il modulo fornisce routine: STM32F103RCT6. Piattaforma di routine: STM32F103X-M3; Codice sorgente della versione KEIL5 Frequenza del sistema modulare: 500 MHz (MAX) Cifre di risoluzione: 10 cifre Bit dell'accumulatore di fase: 32 bit Interfaccia di uscita del modulo: SMA; Sale 24 ore su 24 Segnale di uscita del modulo: onda sinusoidale; onda sinusoidale con filtro passa-basso da 200MHz. Canali di uscita del modulo: 4 canali; ogni canale e regolazione di frequenza, ampiezza, fase. Intervallo del segnale sinusoidale di uscita a frequenza principale più alta: 1Hz-200MHz Ampiezza di uscita: onda sinusoidale 530mVpp (MAX); L'ampiezza dell'onda sinusoidale diminuisce con l'aumentare della frequenza Impedenza di uscita: 50 ohm Specifiche del modulo: 80 x 60 x 12 mm; lunghezza * larghezza * altezza-dimensione PCB Tipo di interfaccia del modulo: uscita segnale SMA e ingresso clock esterno, presa di alimentazione DC5.5, interfaccia dati pin a doppia fila XH2.54-14PIN L'AD9959 è in grado di eseguire una modulazione di frequenza, fase o ampiezza fino al 16° ordine (, , ASK) applicando i dati ai pin di modalità per eseguire la modulazione. Inoltre, AD9959 supporta anche la scansione lineare di frequenza, ampiezza o fase, adatta per applicazioni come radar e strumentazione. La porta I/0 seriale dell'AD9959 è in grado di supportare più configurazioni, offrendo una grande flessibilità. I quattro pin dati (SDIO _0/ SDIO_ 1/SDIO. 2/SDIO_3) corrispondono a serial| /0 è in quattro modalità programmabili, fornendo così flessibilità. Colore: Nero Materiale: PCB Contenuto della confezione: 1 * Modulo AD9959 Solo il contenuto della confezione di cui sopra, gli altri prodotti non sono inclusi. NOTA: La riflessione della luce e display diversi possono far sì che il colore dell'articolo nell'immagine sia leggermente diverso da quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
