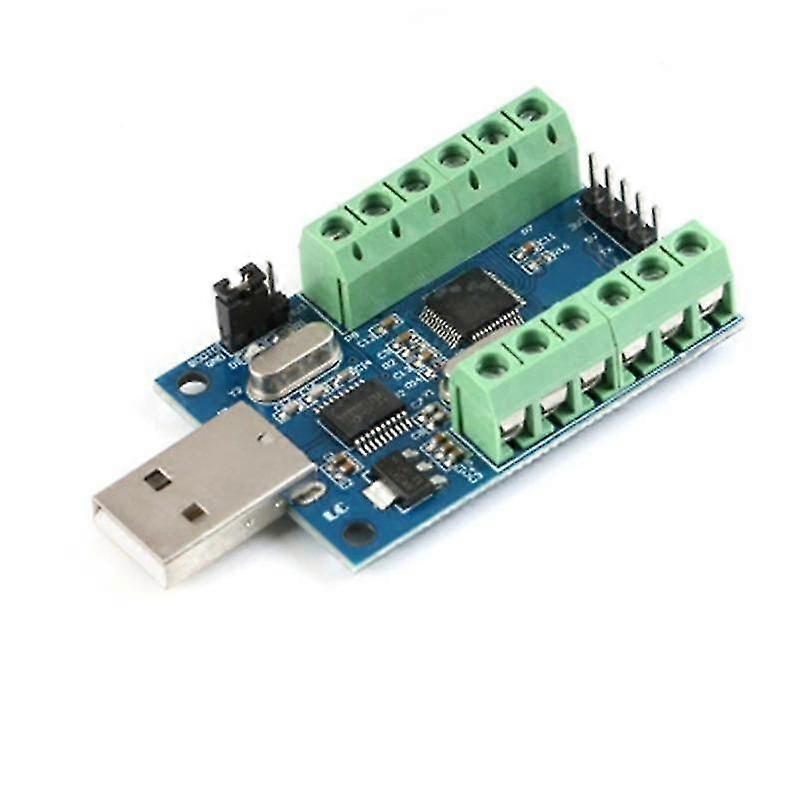

Installare il driver CH340 del chip da USB a porta seriale, collegare il modulo al computer, IN0-IN9 è collegato alla tensione di campionamento positiva, GND è collegato alla tensione di campionamento negativa (ad esempio, elaborazione comune), aprire l'assistente di debug seriale, selezionare la porta COM e la velocità di trasmissione corrette (115200), è possibile visualizzare il risultato del campionamento AD, il risultato del campionamento viene aggiornato una volta in 500 ms, Il cliente può modificare tale orario sulla base del codice. Se si desidera utilizzare l'MCU esterno per ottenere direttamente i dati di campionamento, è possibile collegare i 3,3 V, RX, TX e GND dell'MCU ai 3,3 V, TX, RX e GND del modulo. Naturalmente, va bene alimentare il modulo con 5V. Il protocollo per il trasferimento dei dati può essere trovato guardando il codice. Se il cliente desidera modificare il codice, riprogrammare il programma. È il seguente: inserire il modulo nella porta USB del computer, inserire il cappuccio del ponticello sul modulo all'estremità 3V3 (notare che dovrebbe essere ricollegato a GND al termine della programmazione), aprire il software di programmazione FlyMcu, aprire il file esadecimale, impostare il numero di porta e l'onda. Per i parametri rilevanti come la velocità speciale, fare clic su "Avvia programmazione", quindi utilizzare le pinzette per bloccare le due estremità del condensatore C9 (equivalente a reset). I morsetti di ingresso della tensione di campionamento IN0-IN9 possono essere collegati o collegati solo parzialmente. Quando un determinato canale non ha un ingresso di tensione di campionamento, l'uscita del canale è un valore casuale e la porta inutilizzata può anche essere modificata da sola come una normale porta I/O. La tensione utilizzata non deve superare i 3,3 V, altrimenti c'è la possibilità di danni al chip. Caratteristiche del prodotto Il modulo ADC a 10 canali utilizza le risorse ADC interne a 10 canali della serie STM32F103 come nucleo di campionamento e trasferisce i dati di campionamento acquisiti alla memoria interna tramite l'STM32 per ridurre il carico della CPU e migliorare la stabilità del campionamento AD. Precisione, mentre il chip integrato da USB a porta seriale può trasferire i dati al computer host. Parametro del prodotto Chip master STM32F103C8T6 integrato Porta seriale CH340 integrata su chip USB, facile visualizzazione dei risultati del campionamento AD su PC tramite porta USB Interfaccia di comunicazione seriale UART riservata, collegabile all'MCU Canale di ingresso analogico, ingresso single-ended a 10 canali Intervallo di ingresso della tensione di campionamento: 0 ~ 3,3 V Tensione di alimentazione: 5 V/3,3 V Risoluzione: 12 bit (4096) Dimensioni della scheda: 50 x 33 mm Materiale: PC + metallo Colore come mostrato Contenuto della confezione: 1 x Modulo Solo il contenuto della confezione di cui sopra, gli altri prodotti non sono inclusi. NOTA: La riflessione della luce e display diversi possono far sì che il colore dell'articolo nell'immagine sia leggermente diverso da quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
