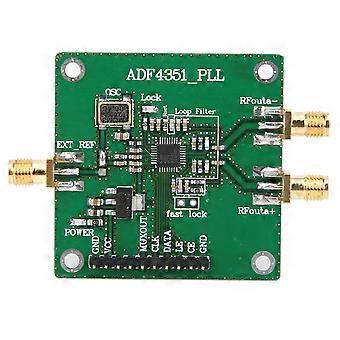

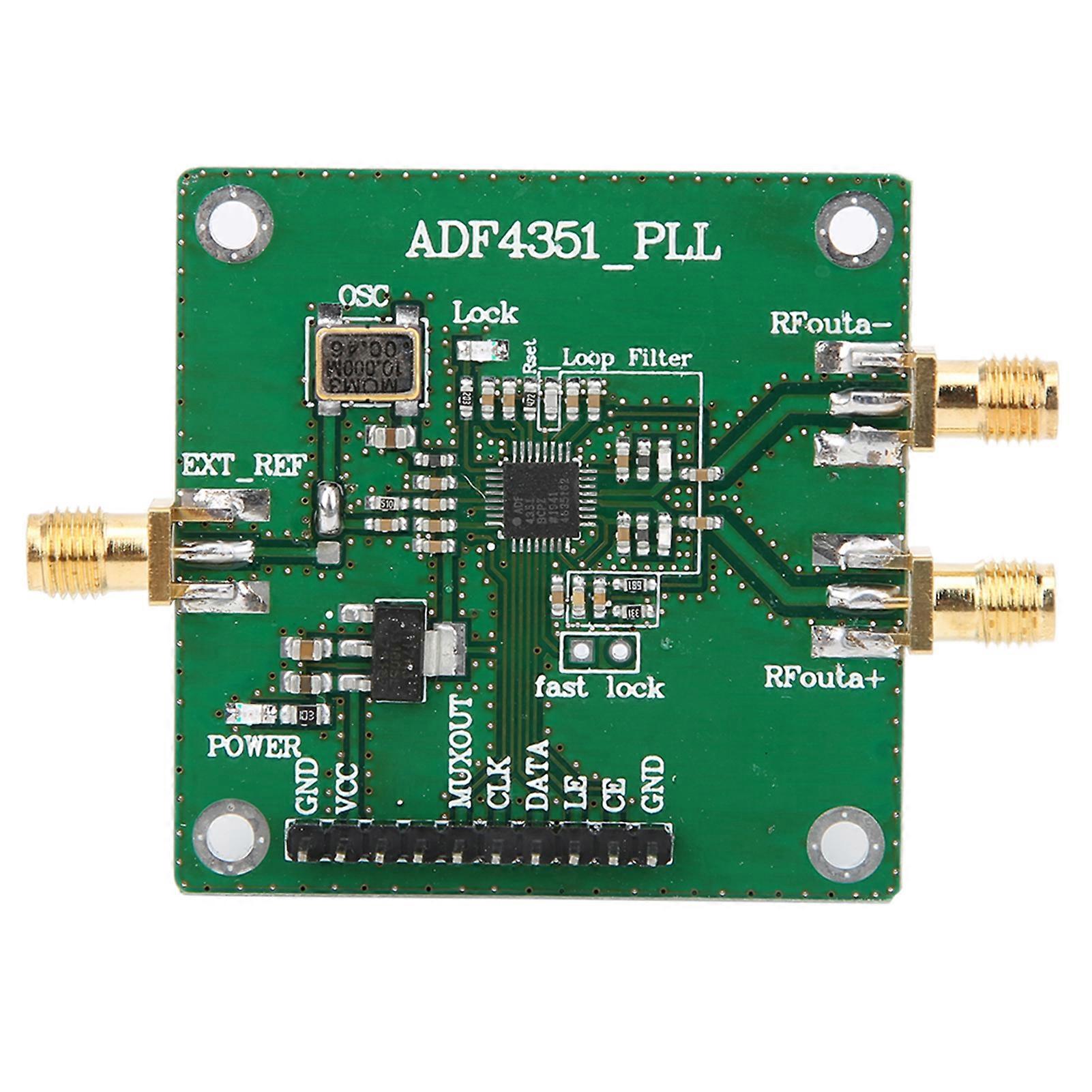

Tratti somatici: Questa scheda di sviluppo della sorgente del segnale ADF4351 ha un layout del circuito stampato ben progettato. Può essere controllato dal software ufficiale del computer superiore. Tutti i pin di controllo sono chiusi verso l'esterno per un comodo funzionamento. Predefinito + -50ppm 25M cristallo attivo oscillatore. Il bus di interfaccia periferica seriale a tre fili porta al pin di controllo e al pin di blocco dello stato, consentendo tutte le funzioni, tra cui lo sweep della frequenza del punto e il salto di frequenza. Indicazioni: Gamma di frequenza di uscita: 35 MHz - 4,4 GHz Segnale di uscita: 2,2 GHZ - 4,4 GHz onda sinusoidale (fondamentale) 35 MHZ--2,2 GHz a onda quadra (divisione fondamentale) Segnale di uscita: velocità di uscita , potenza del segnale: + 5dBm (programmabile) Connettore RF: testa femmina SMA Interfaccia di controllo: bus di interfaccia periferica seriale a tre fili Clock di riferimento: 10.000MHZ (default), tramite l'interfaccia ad un SMA esterno Dimensioni: circa 4,8 x 4,9 cm / 1,89 x 1,93 pollici Peso: 15 g Connessione: Il modulo può pin microcontrollore LCD1602 / LCD12864 connessione del modulo (può essere collegato direttamente all'indietro), comodo debug del software, entrambi gli indicatori di blocco (blocco). I pin corrispondono a quanto segue: 1. GND ------------------------- GND 2. VDD (5 V) ------------------- VCC 3.VO -------------------------- NC (vuoto) 4.RS -------------------------- NC (vuoto) 5.R / W ------------------------- MUXOUT 6.EN -------------------------- CLK 7.DB0 ------------------------- DATI 8.DB1 ------------------------- LE 9.DB2 ------------------------- CE (ha un pullup 10K) 10.DB3 ------------------------- GND (non prendere) Orologio di riferimento: Il segnale di clock di riferimento predefinito a 10.000 MHZ è un clock attivo o un segnale di clock di riferimento esterno, è necessario modificare il collegamento a tre vie con un saldatore, collegare EXT_REF segnale di riferimento esterno. Uscita RF: Per facilità d'uso, l'impostazione predefinita è l'uscita a banda larga, l'uscita di due segnali differenziali, un modo può essere utilizzato per l'uso dell'uscita, l'altro modo può essere utilizzato per monitorare l'uscita. Il pacchetto include: 1 x ADF4351 Sintetizzatore di frequenza con sorgente di segnale RF . Nota: Si prega di notare che il nuovo tipo e il vecchio tipo di questo prodotto verranno inviati in modo casuale e assicurarsi che non ti dispiaccia prima di ordinare. ...
