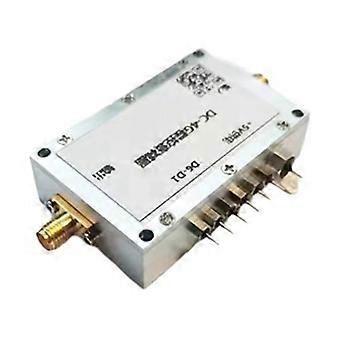

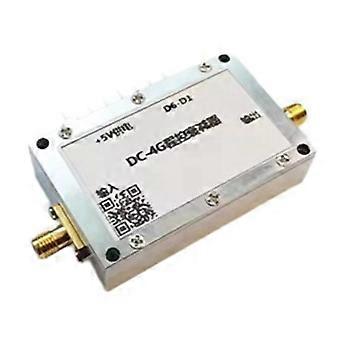

Controllo RF avanzato: questo attenuatore digitale programmabile fornisce una modulazione precisa del segnale da CC a 4 GHz, adatto a varie applicazioni RF Gli attenuatori digitali programmabili vengono utilizzati per regolare il livello del segnale nei sistemi di comunicazione. Questo modulo utilizza la tecnologia digitale programmabile per ottenere la regolazione del livello del segnale all'interno della gamma di frequenza a banda larga DC-4G Utilizzando il controllo parallelo, l'interfaccia di controllo è riservata e può essere collegata a un interruttore meccanico esterno o a un controllo MCU esterno. Il passo di attenuazione è di 0,5 dB, per ottenere una regolazione dell'attenuazione a banda larga di 0,5-31,5 dB Utilizzando l'imballaggio del guscio CNC, ha buone prestazioni di schermatura elettromagnetica e può essere collegato in cascata con altri moduli Ampia gamma di usi: molto adatto per test di comunicazione wireless, analisi dell'integrità del segnale e calibrazione del sistema RF, che può migliorare l'affidabilità e l'efficienza del progetto Frequenza di lavoro: DC-4GHz Modalità di controllo: parallelo (supporta il controllo parallelo a chip singolo) Perdita di inserzione: 1,5 dB (valore tipico) Intervallo di attenuazione: 0,5-31,5 dB Potenza massima in ingresso: 27 dBm (500 mw) Alimentazione: alimentazione singola +5V Uscita interfaccia di controllo: condensatore a foro passante Impedenza: 50Ω Interfaccia di ingresso e uscita: SMA Regole di controllo: D1-D6: imposta 111111'attenuazione 0dB D1-D6: impostare 111110 attenuazione 0,5dB D1-D6: imposta 111101'attenuazione 1dB D1-D6: impostare 111011'attenuazione 2dB D1-D6: impostare 110111'attenuazione 4dB D1-D6: imposta 101111'attenuazione 8dB D1-D6: impostare 011111 Attenuazione 16dB D1-D6: Impostazione su 000000 Attenuazione 31,5 dB Protocollo di controllo della tensione: Livello basso 0: da 0 a +0,6 V (è possibile anche la messa a terra) Livello alto 1: da +2,5 V a +5 V Colore: come mostrato Materiale: CNC A causa dei diversi lotti, potrebbero esserci differenze nell'aspetto del prodotto e nel testo stampato, che non influiranno sull'uso Contenuto della confezione: 1 * Attenuatore programmabile RF Solo il pacchetto di cui sopra
