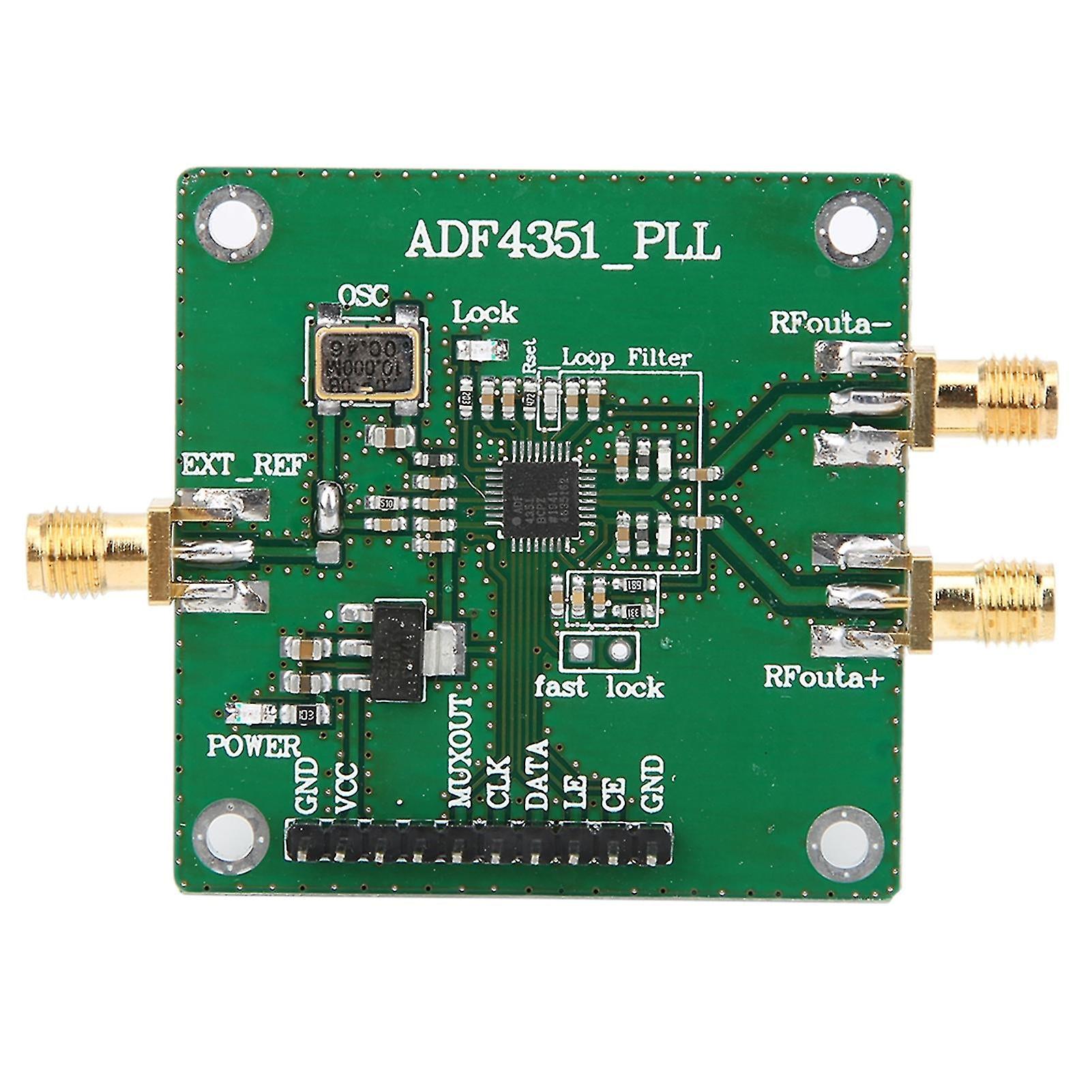

Caratteristiche: Questa scheda di sviluppo della sorgente del segnale ADF4351 ha un layout del circuito stampato ben progettato. Può essere controllato dal software ufficiale del computer superiore. Tutti i pin di controllo sono chiusi verso l'esterno per un comodo funzionamento. Predefinito + 50ppm 25M oscillatore a cristallo attivo. Il cavo del bus di interfaccia periferica seriale a tre fili per il pin di controllo e il pin di blocco dello stato, che consente tutte le funzioni, tra cui lo sweep della frequenza del punto e il salto di frequenza. Specifiche:Gamma di frequenza di uscita: 35 MHz 4,4 GHz Tensione di alimentazione: 49 V (5 V CC)Segnale di uscita: 2,2 GHZ 4,4 GHz onda sinusoidale (fondamentale)35 MHZ2,2 GHz onda quadra (divisione fondamentale)Segnale di uscita: velocità di uscita, potenza del segnale: + 5dBm (programmabile)Connettore RF: testa femmina SMAinterfaccia di controllo: bus di interfaccia periferica seriale a tre filiOrologio di riferimento: 10.000 MHZ (predefinito), attraverso l'interfaccia a uno SMAS esterno: circa 4,8 x 4,9 cm / 1,89 x 1,93 polliciPeso: 15 g Connessione: il modulo può collegare il microcontrollore LCD1602 / LCD12864 connessione del modulo (può essere collegato direttamente all'indietro), comodo debug del software, sia l'indicatore di blocco (Lock). Il pin corrisponde a quanto segue:1.GND GND2. VDD (5V) VCC3. VO NC (vuoto)4.RS NC (vuoto)5.R / W MUXOUT6.EN CLK7. DB0 DATI8. DB1 LE9. DB2 CE (ha un pullup 10K)10.DB3 GND (non prendere)Orologio di riferimento: 10.000MHZ il segnale di clock di riferimento predefinito è un orologio attivo o un segnale di clock di riferimento esterno, è necessario modificare la connessione a tre vie con un saldatore, collegare EXT_REF segnale di riferimento esterno. Uscita RF: Per facilità d'uso, l'impostazione predefinita è l'uscita a banda larga, l'uscita di due segnali differenziali, un modo può essere utilizzato per l'uso dell'uscita, l'altro modo può essere utilizzato per monitorare l'uscita. Il pacchetto include: 1 x ADF4351 sintetizzatore di frequenza della sorgente del segnale RF Nota: Si prega di notare che il nuovo tipo e il vecchio tipo di questo prodotto verranno inviati in modo casuale e assicurarsi che non ti dispiacerà prima di ordinare.
