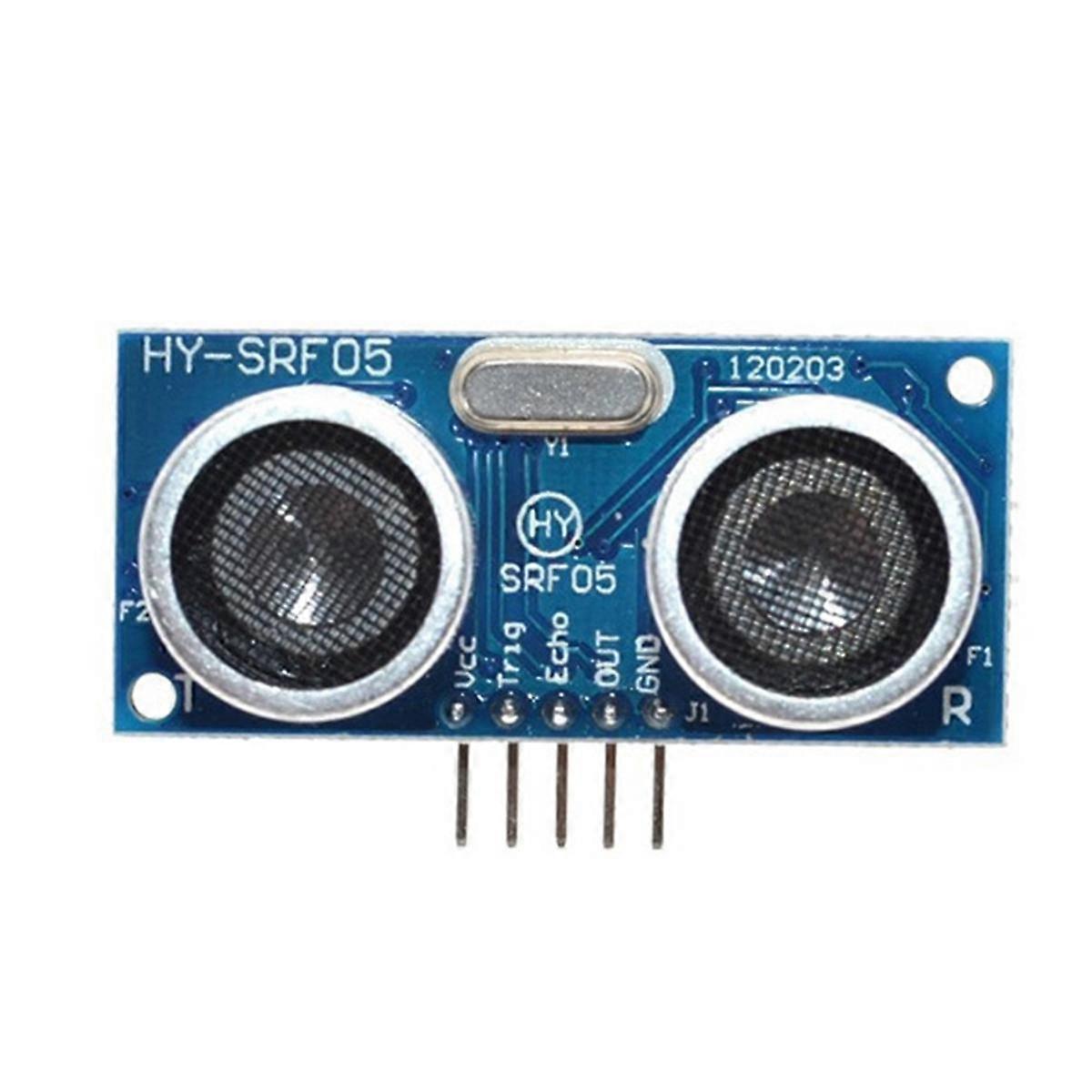

Descrizione/Caratteristiche: Prestazioni stabili e misurazione precisa della distanza Modulo ad alta precisione, angolo cieco (2cm) ultra vicino Metodi di cablaggio, VCC, trigonometrico (estremità di controllo), (estremità ricevitore), GND Utilizzo: se una porta di controllo invia un livello elevato di 10US o superiore, è possibile attendere l'uscita di alto livello sulla porta ricevente. Una volta che c'è un'uscita, è possibile avviare il timer del timer. Quando questa porta diventa bassa, è possibile leggere il valore del timer. Questo è il tempo per questa misurazione della distanza, quindi la distanza può essere calcolata. Questa misurazione a ciclo continuo può raggiungere il valore della misurazione mobile Principio di funzionamento del modulo: (1) Utilizzo della portata attivata da IO per fornire un segnale di alto livello di almeno 10us; (2) Il modulo invia automaticamente 8 onde quadre a 40 kHz e rileva se c'è un ritorno del segnale; (3) C'è un ritorno del segnale e un livello alto viene emesso tramite IO. La durata del livello alto è il tempo che intercorre tra l'emissione e il ritorno dell'onda ultrasonica. Distanza di prova=(Tempo di alto livello x Velocità del suono (340M/S))/2; Indicazioni: Tipo: A - SRF05 SRF05 5Pin Tensione di esercizio: DC5V Corrente di riposo: meno di 2mA Livello di uscita: alto 5V Uscita di livello: inferiore 0V Angolo di rilevamento: non più di 15 gradi Distanza di rilevamento: 2 cm-450 cm Alta precisione: fino a 0,3 cm A causa dei diversi lotti, potrebbero esserci differenze nell'aspetto del prodotto e nel testo stampato, che non influiranno sull'uso. Materiale: PCB colore: Come mostrato Contenuto della confezione: 1 x modulo Solo il contenuto della confezione di cui sopra, gli altri prodotti non sono inclusi. NOTA: La riflessione della luce e display diversi possono far sì che il colore dell'articolo nell'immagine sia leggermente diverso da quello reale. L'errore di misurazione consentito è di +/- 1-3 cm.
